Praxisbeispiele von Schadensfällen

Thermischer Sprung

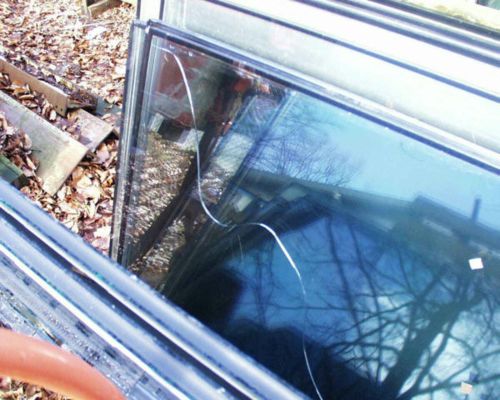

Thermischer Sprung hervorgerufen durch Bekleben mit einer Folie


> vergrößerte Ansicht

↑ zurück zum Menü

Torsionssprung

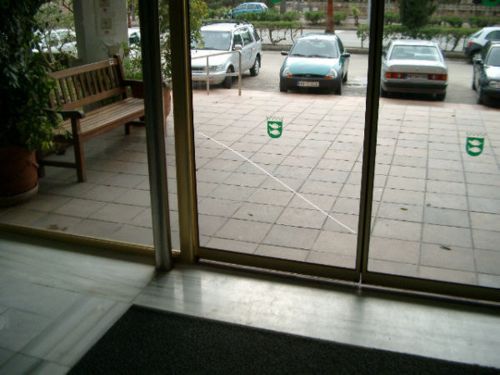

Torsionssprung einer Einfachglasscheibe in einer Schiebetür hervorgerufen durch Kofferstoß


> vergrößerte Ansicht

↑ zurück zum Menü

Kantendrucksprung

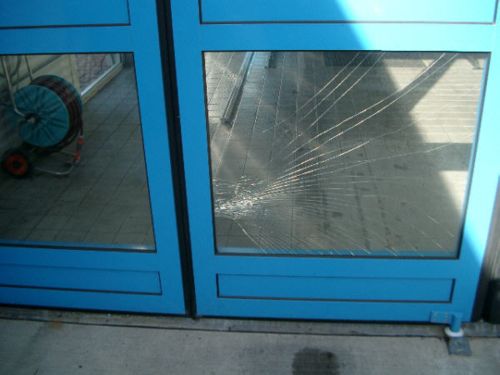

Kantendrucksprung hervorgerufen durch zu stramme Verglasung im Rahmen


> vergrößerte Ansicht

↑ zurück zum Menü

Bohrungssprung

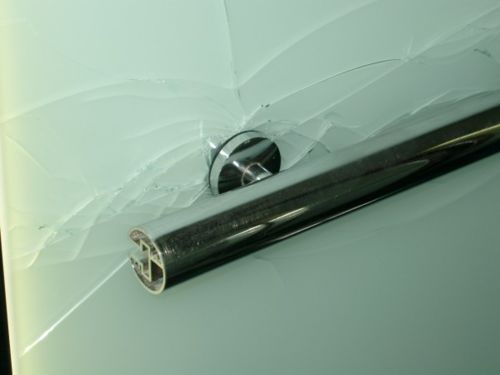

Überlastung im Bohrungsbereich eines Geländerhandlaufs


> vergrößerte Ansicht

↑ zurück zum Menü

Flächendrucksprung

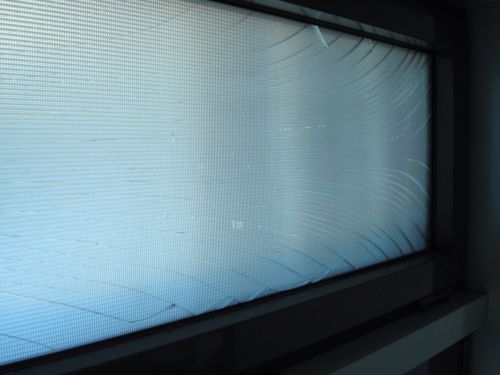

Flächendrucksprung auf Grund von Kleinformatigkeit


> vergrößerte Ansicht

↑ zurück zum Menü

Stoßsprung

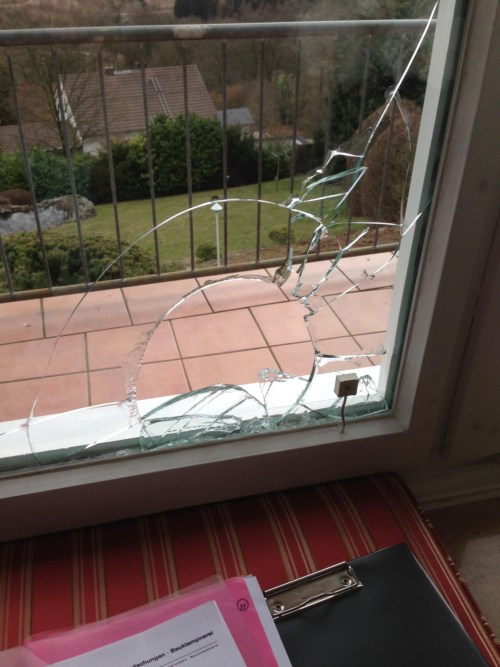

Bruch durch Stoß mit Einbruchswerkzeug


> vergrößerte Ansicht

↑ zurück zum Menü

Nickelsulfid-Einschluß

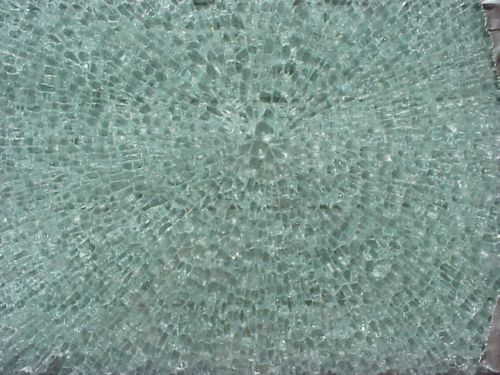

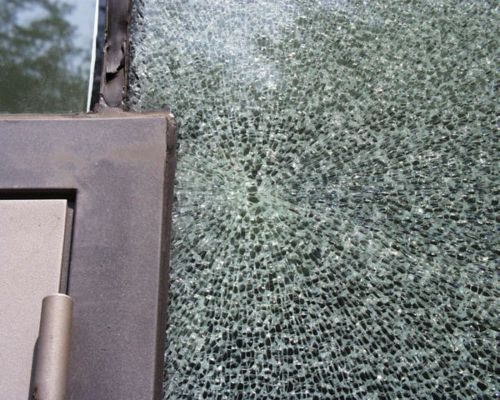

Sprung einer ESG-Scheibe hervorgerufen durch einen Nickelsulfideinschluß


> vergrößerte Ansicht


> vergrößerte Ansicht

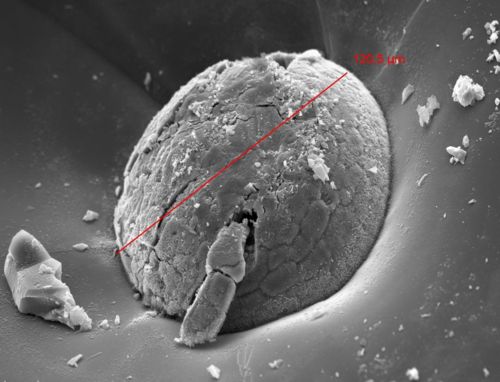

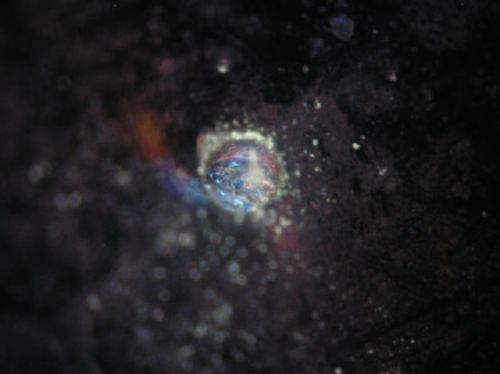

Mikroskopisch vergrößerte Ansicht eines Nickelsulfid-Kristalls


> vergrößerte Ansicht


> vergrößerte Ansicht

↑ zurück zum Menü

Folienablösung

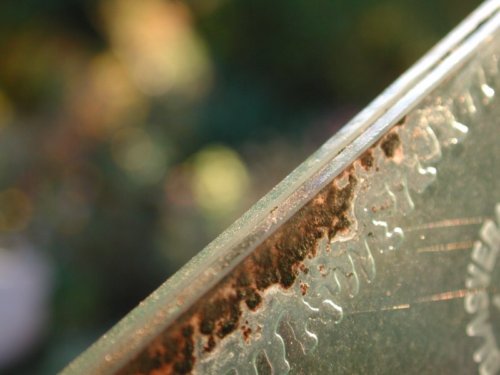

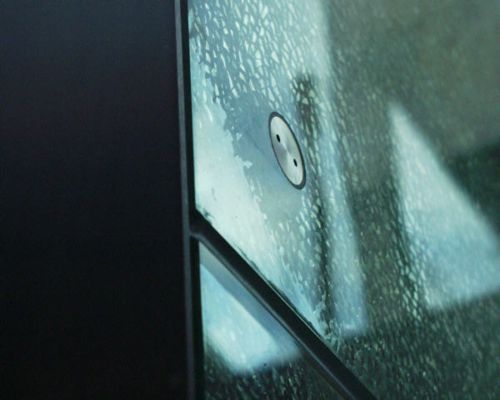

Folienablösung an der Ecke einer VSG-Scheibe


> vergrößerte Ansicht

Ablösung der PVB-Folie durch freie Bewitterung des Glasrandes an einer Balkonscheibe


> vergrößerte Ansicht

↑ zurück zum Menü

Folienablösung im zeitlichen Verlauf 2010 - 2018

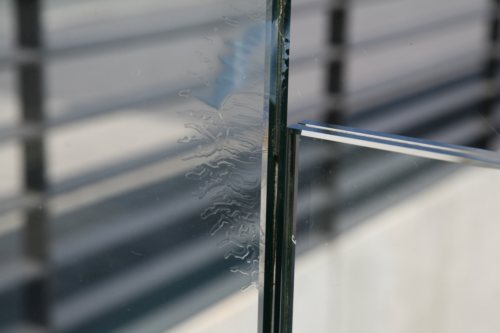

Beginn einer Folienablösung 2010


> vergrößerte Ansicht

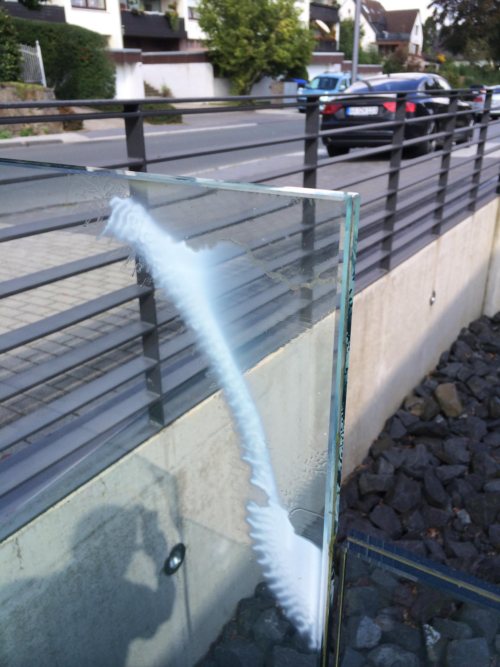

Fortschritt der Folienablösung 2014


> vergrößerte Ansicht

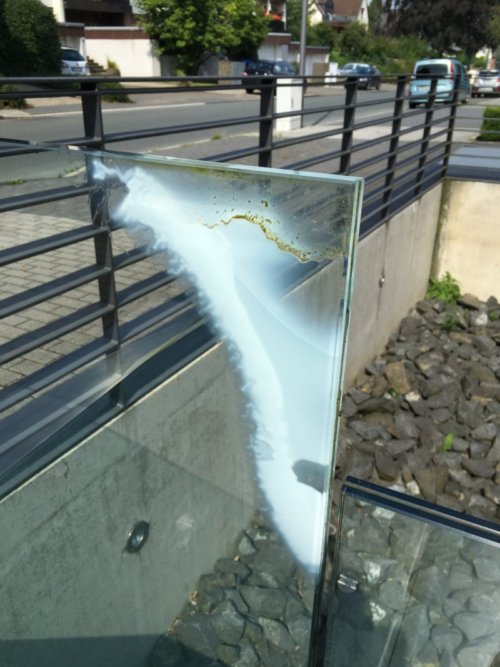

Fortschritt der Folienablösung 2016


> vergrößerte Ansicht

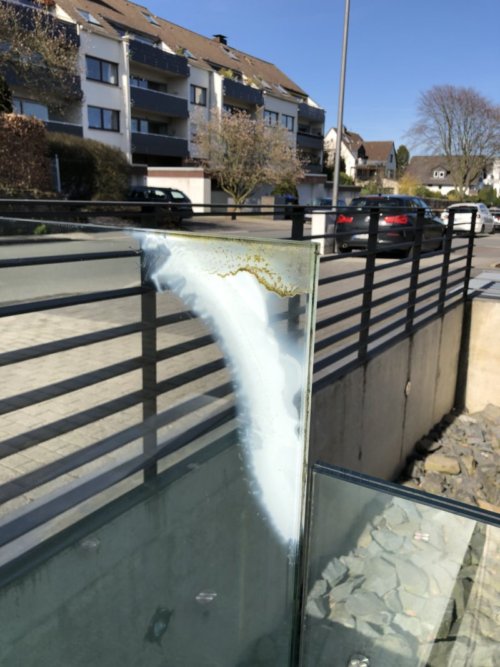

Fortschritt der Folienablösung 2018


> vergrößerte Ansicht

↑ zurück zum Menü

Abdruck Biegeform

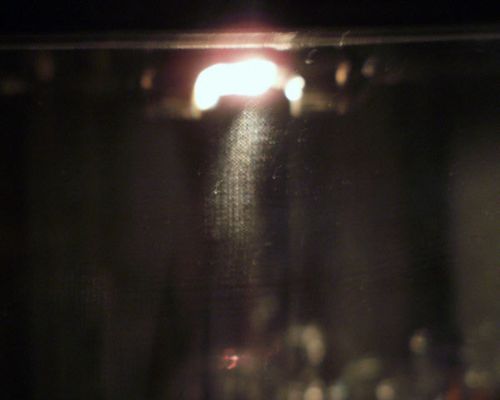

Eindruck der Biegeform bei zu heiß gebogenem Glas (Raster unterhalb des hellen Fleckes)


> vergrößerte Ansicht

↑ zurück zum Menü

Kratzer auf Glas

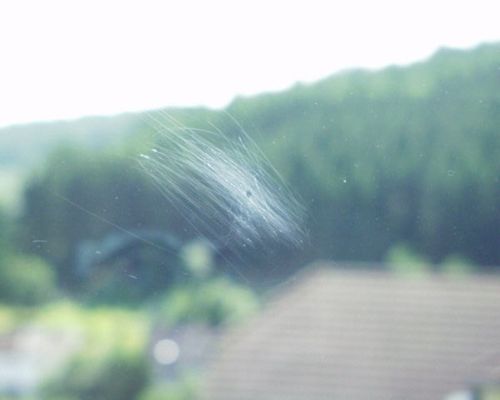

Unfachgemäßer Versuch der Beseitigung einer Mörtel- oder Farbablagerung (Heller Fleck in der Kratzerfläche)


> vergrößerte Ansicht

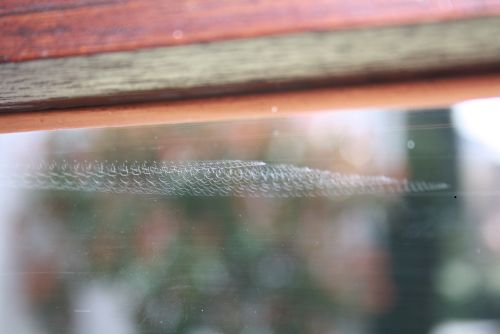

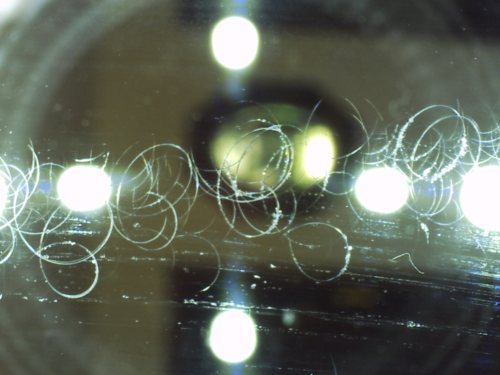

Schleifspuren eines Schwingschleifers im Randbereich einer zu säubernden Holzleiste


> vergrößerte Ansicht


> vergrößerte Ansicht

↑ zurück zum Menü

Anisotropien (Polarisationsflecken)

Polarisationsflecken in einer ESG-Scheibe (streifenförmig in Scheibenmitte)


> vergrößerte Ansicht

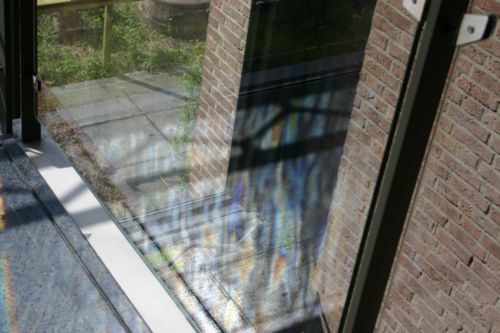

Polarisationsflecken an einer ESG-Scheibe einer Geländerverglasung


> vergrößerte Ansicht

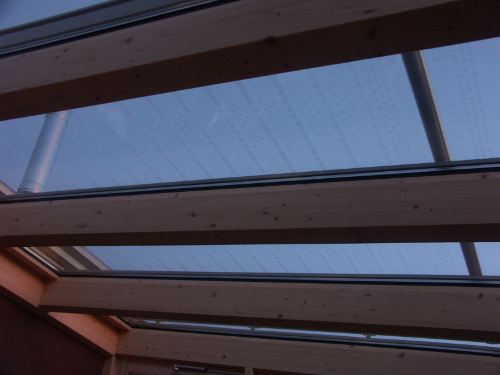

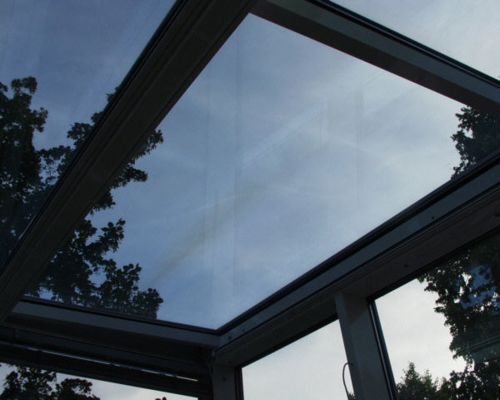

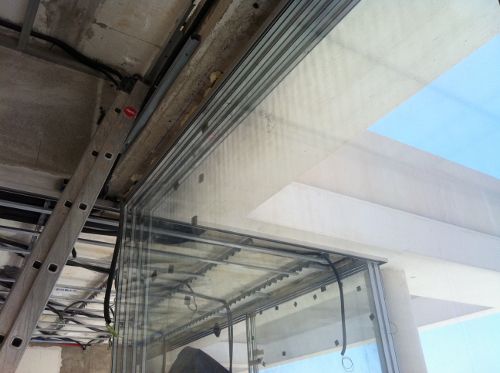

Anisotropien in einer ESG-Scheibe einer Dachverglasung


> vergrößerte Ansicht

Anisotropien an ESG-Scheiben in vier voreinander geschobenen Türen einer Falttüranlage


> vergrößerte Ansicht

↑ zurück zum Menü

Verätzungen

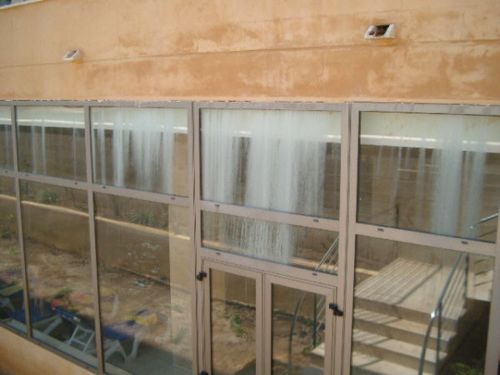

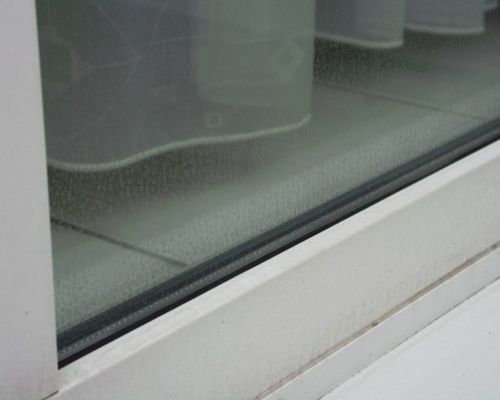

Verätzungen an Glasscheiben hervorgerufen von alkalischen Auswaschungen durch Regen aus dem Putz.


> vergrößerte Ansicht


> vergrößerte Ansicht

↑ zurück zum Menü

Auffeuchtung von Verbundfolie

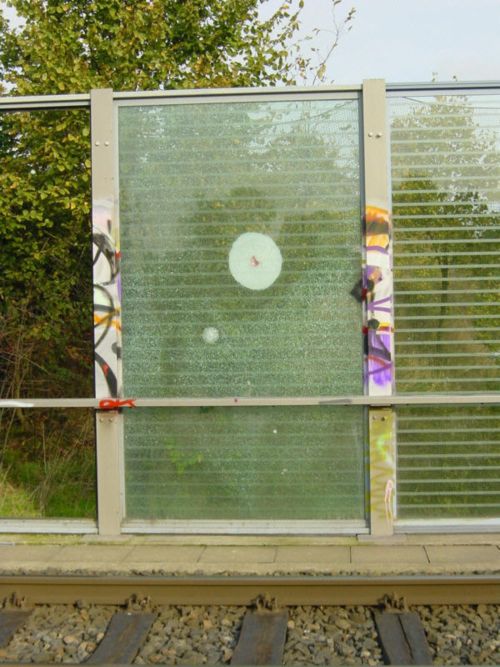

Punktförmige Auffeuchtung der Verbundfolie von Verbund-Sicherheitsglas im Bereich einer Einschlagstelle durch Vandalismus


> vergrößerte Ansicht

↑ zurück zum Menü

Gießharzablösungen

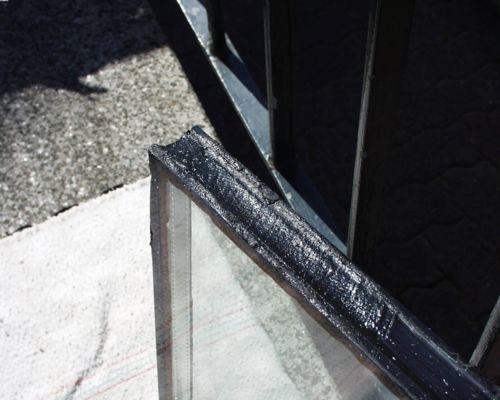

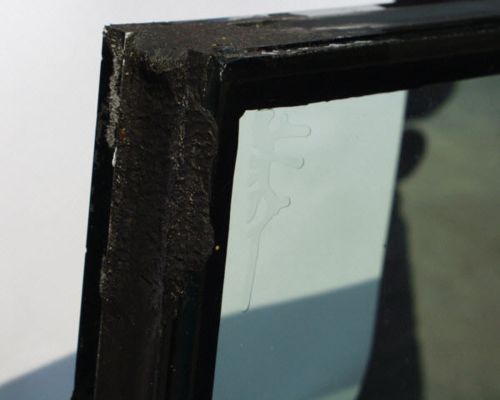

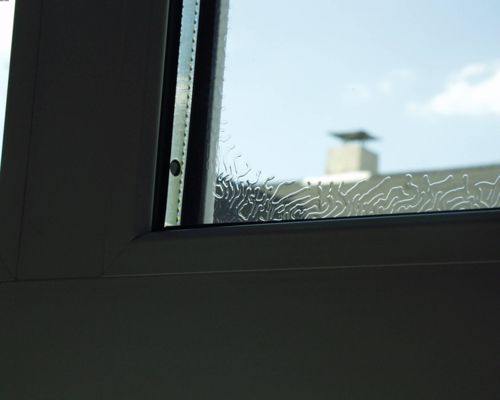

Gießharzablösungen aufgrund von Weichmachereinwanderungen aus dem Isolierglaskleber


> vergrößerte Ansicht


> vergrößerte Ansicht


> vergrößerte Ansicht

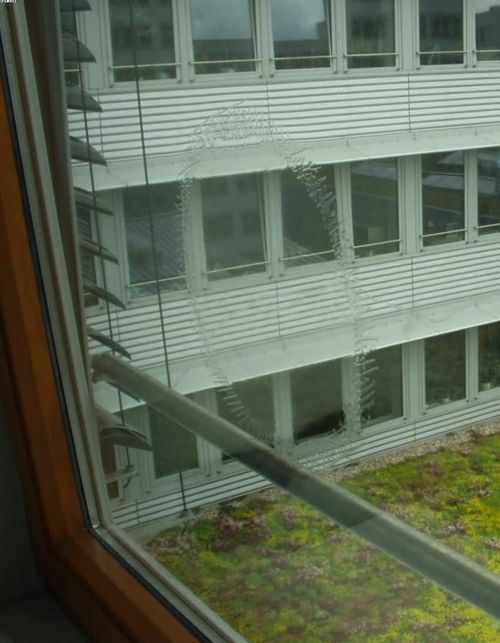

Kreisförmige Ablösung von Gießharz aufgrund von Spannungen bei ungenügender Aushärtung


> vergrößerte Ansicht

↑ zurück zum Menü

Undichtes Isolierglas

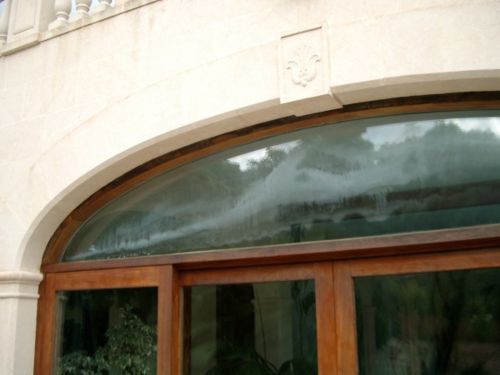

Milchig gewordenes Isolierglas infolge undichten Randverbundes durch Feuchtigkeit im Fensterrahmen


> vergrößerte Ansicht

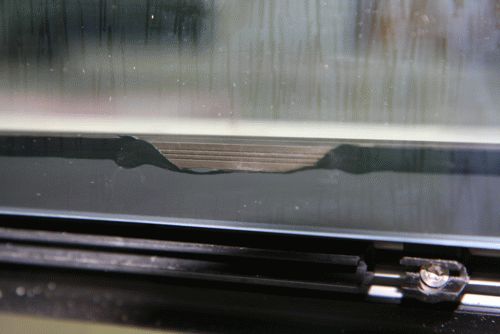

Unterbrochenes Butylband an einem Isolierglas-Abstandhalter


> vergrößerte Ansicht

↑ zurück zum Menü

Interferenzen

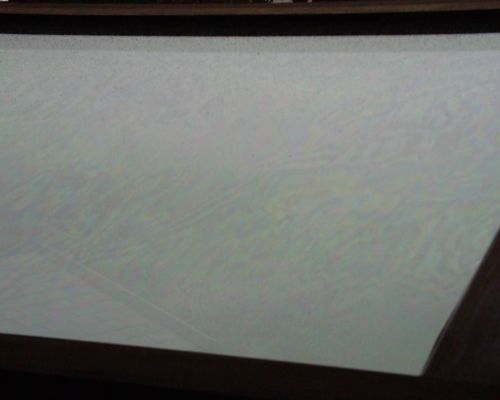

Bunt schillernde Interferenzerscheinungen bei Isolierglas mit 2 x 4 mm unbeschichtetem Floatglas aus einer Charge


> vergrößerte Ansicht

↑ zurück zum Menü

Auffeuchtung bei Brandschutzglas

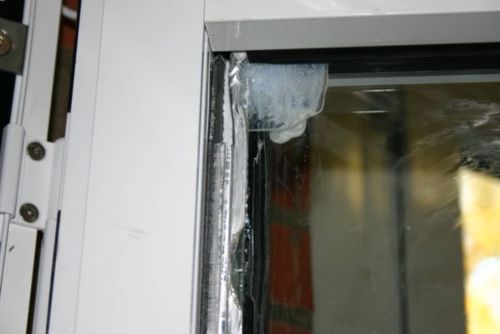

Feuchteeinwanderung in eine Brandschutzschicht aufgrund zerstörten Kantenschutzes


> vergrößerte Ansicht


> vergrößerte Ansicht

↑ zurück zum Menü

Wallner-Linien

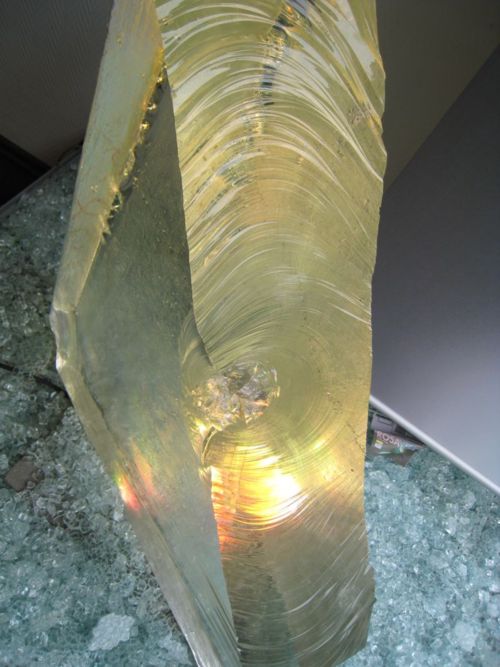

Vom Bruchausgang zu beiden Seiten verlaufende, typische Wallner-Linien auf der Glaskante


> vergrößerte Ansicht

↑ zurück zum Menü

Vandalismus

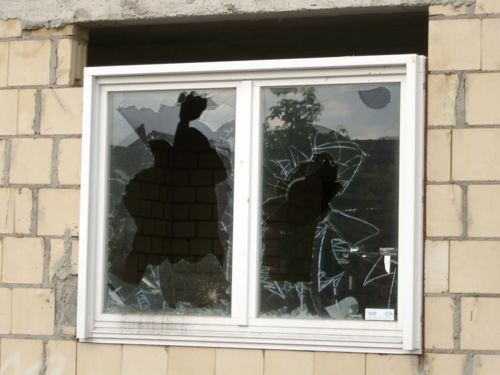

Typische Glassprünge durch Vandalismus (Steinwurf)


> vergrößerte Ansicht

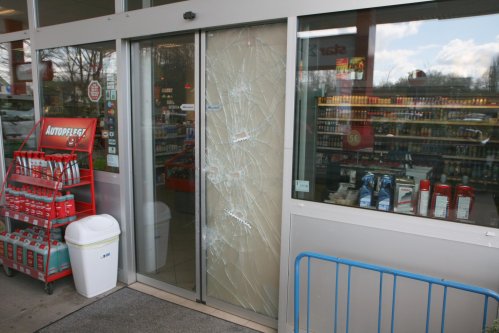

Axtschläge in einer VSG-Schreibe der Eingangstür einer Tankstelle


> vergrößerte Ansicht

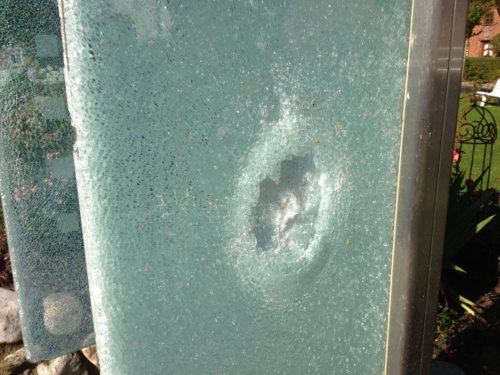

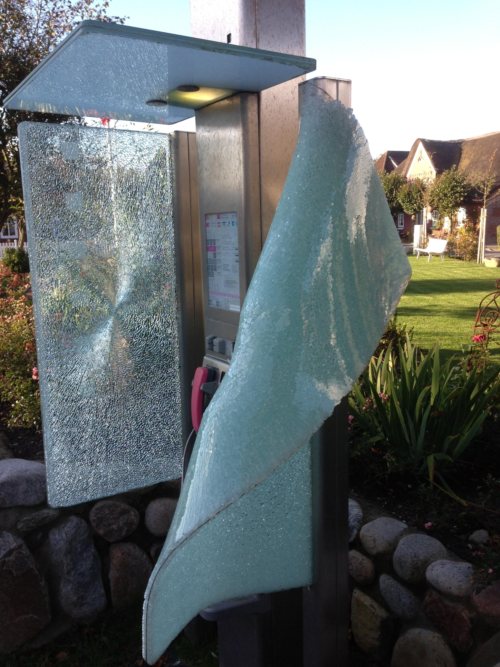

Zerstörung einer Telefonzelle mit hartem Gegenstand


> vergrößerte Ansicht


> vergrößerte Ansicht

↑ zurück zum Menü

Optische Verzerrungen bei gebogenem ESG

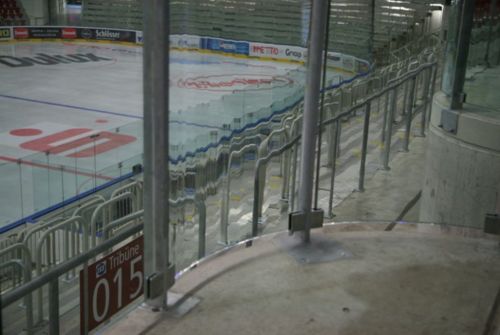

Optische Verzerrungen bei gebogenem ESG


> vergrößerte Ansicht

↑ zurück zum Menü

Einschussloch

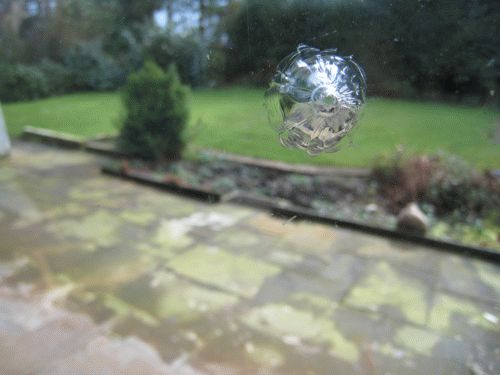

Typisches Aussehen eines Einschusslochs


> vergrößerte Ansicht

↑ zurück zum Menü

Restspannungen

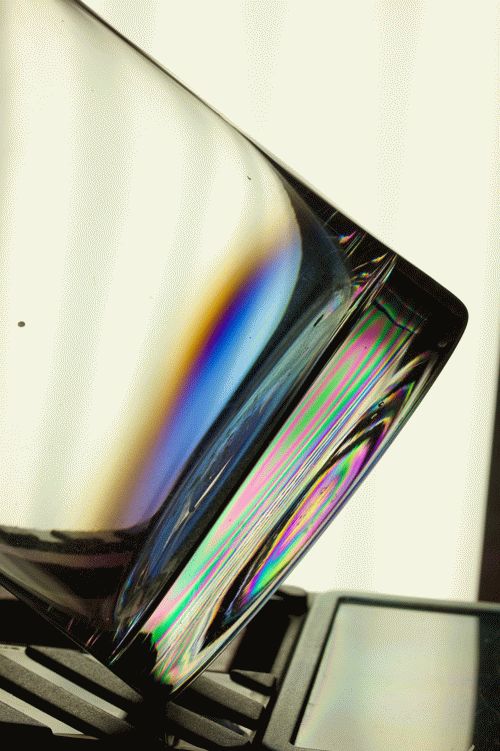

Restspannungen im Übergangsbereich Wand/Boden einer Glasvase (Aufnahme in polarisiertem Licht)


> vergrößerte Ansicht

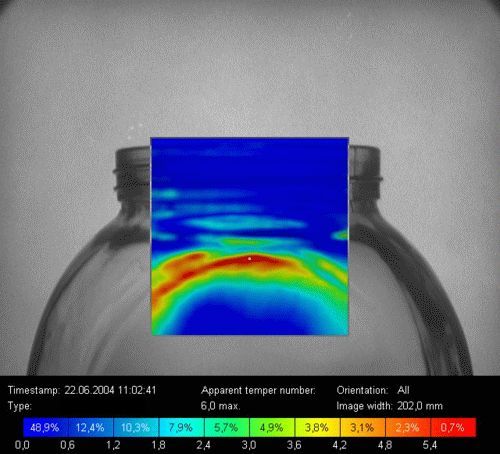

Restspannungen im Übergangsbereich Öffnung/Wand eines Glasbehälters (Aufnahme in polarisiertem Licht)


> vergrößerte Ansicht

↑ zurück zum Menü

Spiegel

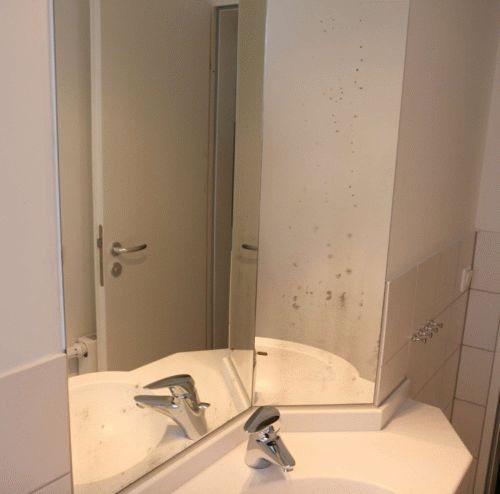

Schädigung der Spiegelschicht durch Feuchtigkeitsbefall


> vergrößerte Ansicht

↑ zurück zum Menü

Rauer Schnitt

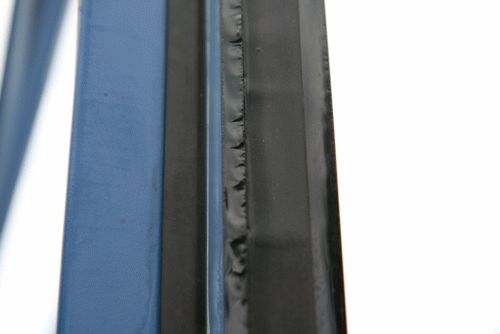

Detailansicht einer rau geschnittenen Glaskante


> vergrößerte Ansicht

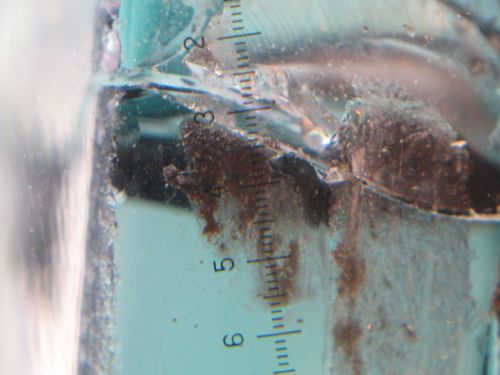

Detailansicht eines Bruchausganges an der rau geschnittenen Glaskante (10-fach vergrößert)


> vergrößerte Ansicht

↑ zurück zum Menü

Saugerabdrücke

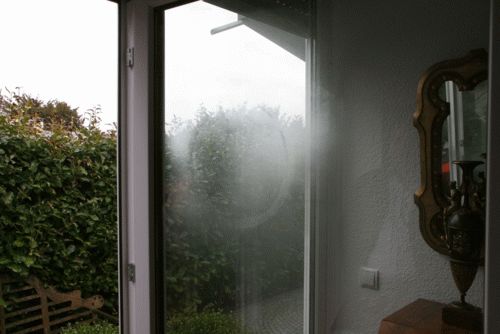

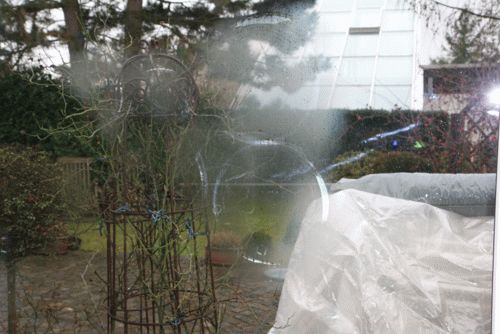

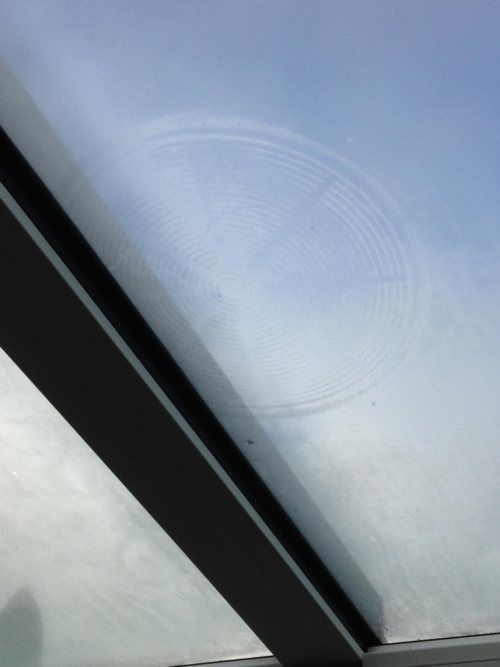

Durch Kondensation sichtbar gemachte Saugerabdrücke


> vergrößerte Ansicht


> vergrößerte Ansicht


> vergrößerte Ansicht

↑ zurück zum Menü

Farbabweichungen

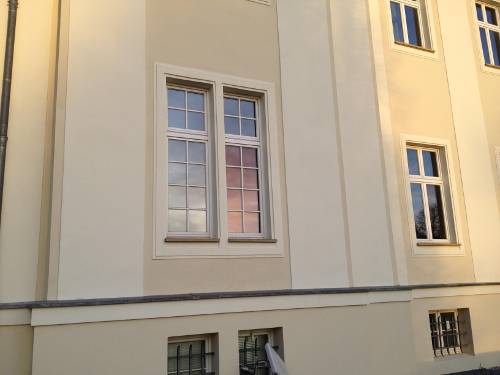

Farbabweichung eines beschichteten Isolierglases durch falschen Einbau


> vergrößerte Ansicht

↑ zurück zum Menü

Rollerwaves

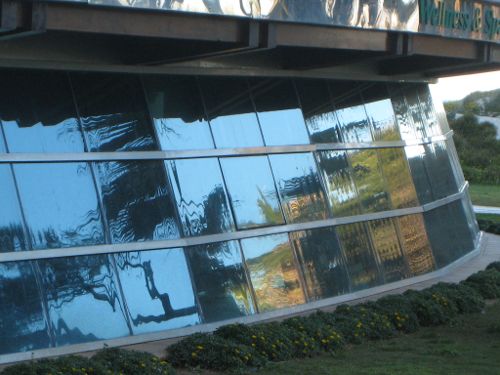

Rollerwaves (örtliche Verwerfungen) an einer schlecht vorgespannten ESG-Scheibe


> vergrößerte Ansicht
